Taktický průvodce mapováním místností pomocí LiDARu v budovách a interiérech

Mapování místností se může zdát jednoduché – dokud za jeho správné provedení neodpovídáte vy. Ať už měříte jediný byt, nebo celé patro, práce vyžaduje rychlost, přesnost a úplnost. Ruční metody jsou však pomalé a náchylné k chybám. Fotogrammetrie zase často selhává v úzkých nebo bezeznakových prostorech. A tradiční systémy LiDAR bývají pro interiérovou práci často zbytečně robustní.

Dnes už ale existuje efektivnější řešení.

Mapování místností pomocí LiDARu umožňuje rychle a ve velkém měřítku zachytit geometrii interiérů s vysokou přesností – a to bez omezení mobility či uživatelského komfortu. Stalo se oblíbeným nástrojem ve stavebnictví, facility managementu, realitách i mezi návrháři, kteří potřebují spolehlivá prostorová data pro plánování, výstavbu a správu objektů.

V tomto průvodci si vysvětlíme, jak LiDARové mapování místností funguje, kde má největší přínos a na co se zaměřit při výběru nástrojů a pracovních postupů.

Pochopení technologie LiDAR pro mapování místností

Základem LiDARu – zkratky pro Light Detection and Ranging – je vysílání rychlých pulsů laserového světla a měření času, za který se každý paprsek odrazí zpět. Na základě těchto měření doby letu (time-of-flight) se přesně určuje vzdálenost ke každému povrchu, kterého se laser dotkne. Výsledkem je hustý mrak 3D bodů (mračno bodů), který s mimořádnou přesností zachycuje tvar a strukturu prostoru.

U Matterport Pro3 to funguje jako „světelný radar“. Kamera vysílá neviditelné laserové paprsky, které se odrazí od stěn, nábytku a dalších objektů. Senzor uvnitř kamery přesně změří, jak dlouho trvalo, než se světlo vrátilo zpět, a z této doby vypočítá vzdálenost s milimetrovou přesností. Tím dokáže zachytit celý prostor kolem – i ve tmě – a vytvořit realistické digitální 3D zobrazení.

Oproti tradičním metodám měření jde o obrovský skok kupředu. Při použití pásma nebo ručního laserového dálkoměru získáváte údaje pouze po jedné dimenzi. Tyto jednotlivé hodnoty musíte převádět do náčrtků nebo CAD výkresů – přičemž snadno vynecháte důležité detaily nebo dojde k lidské chybě. I fotogrammetrie, která využívá sérii překrývajících se fotografií k rekonstrukci prostoru, má své limity – může selhávat na prázdných stěnách, v horším osvětlení nebo při odrazech od lesklých povrchů.

LiDAR tyto problémy řeší tím, že zachytí geometrii celé místnosti najednou. Každý sken během několika sekund vytvoří miliony datových bodů, které zaznamenají vše – od výšky stropu až po šířku dveří či sklon schodiště. A protože LiDAR vysílá vlastní světlo, funguje stejně dobře v tmavých, bezokenních interiérech jako v jasných, otevřených atriích.

Tato prostorová data pak nežijí jen jako „mračno bodů“. Stávají se základem pro širokou škálu výstupů – od 2D půdorysů až po plně pohlcující 3D modely. Pokud se skeny doplní o obrazová data a zpracují v softwaru, lze je proměnit v digitální dvojčata – přesné a interaktivní repliky reálných prostor, které jsou užitečné pro dokumentaci, návrh, spolupráci i průběžnou správu.

Stručně řečeno, LiDARové mapování místností nabízí rychlý a opakovatelný způsob, jak s vysokou přesností digitalizovat fyzické prostředí – což usnadňuje výstavbu, rekonstrukce i správu toho, co se odehrává v reálném světě.

Kdo používá LiDAR pro mapování interiérů (a jak)

LiDARové mapování interiérů už dávno není jen záležitostí úzkých specializací – stalo se běžnou součástí pracovních postupů odborníků ve stavebnictví, facility managementu, realitách i návrhářských studiích. Každá z těchto skupin technologii využívá trochu jinak – ať už jde o zachycení skutečného stavu stavby (as-built), plánování rozmístění vybavení, nebo tvorbu přesných vizuálů pro marketingové účely.

V následujících kapitolách se podíváme na to, jak týmy v těchto oborech LiDAR používají – a které funkce jsou klíčové v závislosti na tom, co potřebujete změřit, spravovat nebo dodat.

Realitní makléři

Pro realitní profesionály často probíhá první dojem online – a jediný LiDAR sken pomocí zařízení Matterport Pro3 dokáže vytvořit vše potřebné k prezentaci nemovitosti: rozměrově přesné půdorysy, pohlcující 3D virtuální prohlídky i fotografie ve vysokém rozlišení, a to vše během jediné návštěvy objektu.

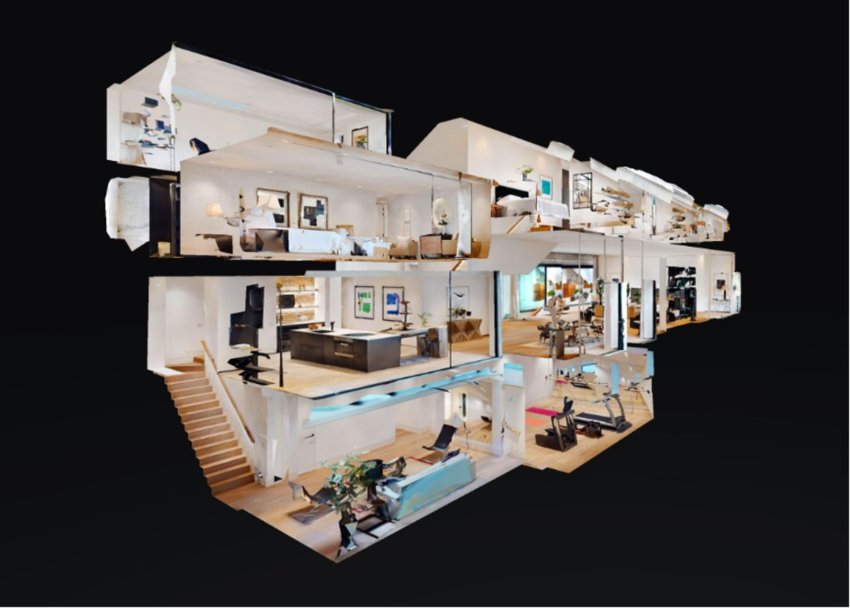

Funkce Dollhouse View od Matterportu umožňuje kupujícím prozkoumat dispozici ve 3D a získat ucelený pohled, který statické fotografie nabídnout nemohou. Platforma navíc obsahuje integrované nástroje pro měření, takže si zájemci mohou ověřit rozměry místností nebo zjistit, zda se jim do prostoru vejde nábytek – a to bez fyzické prohlídky.

Dollhouse view

Takové podklady nejen dobře vypadají, ale také zvyšují důvěru. Přesná prostorová data dávají kupujícím jasný kontext pro rychlé rozhodování, zatímco makléřům šetří čas – půdorysy, vizualizace i virtuální prohlídky vzniknou v rámci jednoho efektivního pracovního postupu.

Interiéroví designéři

Ať už plánujete rozmístění nábytku, vybíráte materiály, nebo koordinujete práci s dodavateli, potřebujete přesná prostorová data pro jistá rozhodnutí – a abyste se vyhnuli nákladným překvapením.

LiDAR sken pomocí Matterport Pro3 vám umožní zaznamenat detailní rozměry všech místností – od délek stěn a výšek stropů až po průchody dveřmi či rozměry vestavěných prvků. Tato data lze přímo využít v nástrojích, jako je měřicí režim Matterportu nebo prohlížeč 3D modelů, což usnadňuje zkoušení různých variant rozmístění, plánování nových dispozic nebo sdílení vizuálních podkladů s klienty a spolupracovníky.

Protože sken zachytí celý prostor – nikoli jen jednotlivé body – získáte kompletní, v měřítku přesnou digitální pracovní plochu, která věrně odráží realitu. To znamená méně návštěv na místě, rychlejší úpravy a spolehlivější výsledky.

Profesionálové v oblasti architektury, inženýrství a stavebnictví (AEC)

Pro týmy v AEC není mapování místností jen o dokumentaci – jde především o přesnost, odpovědnost a efektivitu. LiDAR skeny poskytují úroveň detailu potřebnou k tomu, aby bylo možné:

• zachytit skutečný stav stavby (as-built) před rekonstrukcí nebo novou výstavbou,

• průběžně dokumentovat postup prací pomocí konzistentních a ověřitelných dat z místa,

• minimalizovat přepracování a dodatečné změny sladěním reality s projektem,

• zjednodušit předání stavby kompletním digitálním záznamem prostoru.

Matterport Pro3 tento proces urychluje a zpřístupňuje – v jediném skenu zachytí prostorová i fotografická data a automaticky je zpracuje do sdíleného 3D modelu. Tento model pak slouží jako jediný spolehlivý zdroj pravdy pro architekty, dodavatele i investory – eliminuje potřebu opakovaných návštěv stavby nebo roztříštěné dokumentace.

Matterport navíc podporuje přímý export do CAD a BIM nástrojů, jako jsou AutoCAD a Revit, což usnadňuje propojení dat z terénu s projektovými pracovními postupy.

Praktický příklad: architektonická kancelář Kuop Design nahradila pomocí Pro3 svůj ruční proces tvorby as-built výkresů. Výsledky byly působivé:

• 50 % zkrácení času potřebného k modelování pro AutoCAD,

• 80 % méně ručních měření,

• odstranění potřeby vracet se na stavbu u složitých rezidenčních projektů,

• vyšší přesnost nabídek díky sdílení virtuálních prohlídek s dodavateli.

Zakladatel David Kuoppamaki k tomu dodává: „Skeny Pro3 trvají minuty – ne hodiny – a stojí jen zlomek ceny tradičních LiDAR řešení.“ Tento posun umožnil firmě přijímat více zakázek, aniž by slevila z přesnosti nebo zvyšovala režijní náklady.

Facility manažeři

Mít přehled o každém metru čtverečním – ať už v jedné budově, nebo napříč celým portfoliem – vyžaduje přesné a aktuální informace. Digitální dvojčata vytvořená pomocí LiDARu poskytují spolehlivý způsob, jak prostory vizualizovat, plánovat a spravovat bez spoléhání na zastaralé půdorysy nebo časově náročné fyzické kontroly.

Jediný sken pomocí Matterport Pro3 zachytí kompletní uspořádání objektu a usnadní:

• Plánování a optimalizaci dispozic – testování rozmístění vybavení nebo reorganizace prostor v přesném 3D modelu v měřítku,

• Sledování majetku – označení zařízení štítky s údaji, jako jsou sériová čísla, termíny servisů nebo postupy údržby,

• Zefektivnění údržby – umožnění vzdálených prohlídek, kontrol a spolupráce,

• Snížení počtu návštěv na místě – týmy a dodavatelé získají virtuální přístup do objektu bez nutnosti cestovat.

S Matterportem se digitální dvojče stává centrálním zdrojem pravdy pro každý objekt. Vestavěné nástroje pro měření pomáhají ověřit průchody a rozměry ještě před fyzickými úpravami. Mattertagy umožňují označit kritické systémy, jako jsou jednotky HVAC, uzávěry vody nebo IT infrastruktura. A protože sken kombinuje prostorovou přesnost s fotorealistickým zobrazením, může facility tým využívat model pro vše – od zaškolování nových zaměstnanců po plánování dlouhodobých modernizací.

Ať už spravujete jediný objekt, nebo globální síť poboček, LiDAR skenování vám pomůže udržet provoz efektivní, přesný a snadno dostupný.

Jak provést přesné LiDAR mapování místnosti ve 4 krocích

LiDAR mapování místností je dnes dostupnější než kdy dřív – ale pro spolehlivé výsledky je dobré držet se konzistentního pracovního postupu. Ať už skenujete jednu místnost, nebo celý objekt, několik klíčových kroků zajistí, že vaše data budou čistá, přesná a připravená k použití.

Níže uvedený postup popisuje celý proces od začátku do konce, včetně tipů pro přípravu, samotné skenování i následné zpracování. Pokud s LiDARem teprve začínáte, nebo chcete zefektivnit svůj současný workflow, tyto kroky vám pomohou udělat to správně.

1. Připravte prostor a vybavení

Plynulé LiDAR skenování začíná trochou přípravné práce.Než začnete skenovat, projděte si prostor a odstraňte vše, co by mohlo bránit přímé viditelnosti – otevřete dveře, přesuňte velké předměty, pokud je to potřeba, a ujistěte se, že klíčové prvky jako stěny, instalace a vestavěné prvky jsou viditelné z více úhlů.

Dalším krokem je výběr vhodného zařízení.Pro vysoce přesné mapování interiérů je ideální specializovaný LiDAR skener, například Matterport Pro3, který nabízí nejlepší poměr rychlosti, přesnosti a jednoduchosti použití. Je navržen tak, aby zvládl i velké nebo složité prostory s minimální přípravou, a automaticky zarovnává obrazová data s hloubkovými měřeními pro fotorealistický výsledek.

Pro menší či méně složité projekty mohou být mobilní zařízení s LiDARem lehčí a flexibilnější alternativou – je však třeba počítat s omezeným dosahem a přesností.

Jakmile je prostor připraven a vybavení nachystáno, máte ideální podmínky pro úspěšné snímání.

2. Proveďte skenování

Jakmile je prostor připraven a vybavení na místě, můžete začít skenovat. Cílem je kompletní pokrytí – tedy zachycení všech povrchů s dostatečným překryvem mezi jednotlivými skeny, aby bylo možné zajistit přesné zarovnání a detailní výsledek.

Postupujte v prostoru systematicky:

• Pohybujte se v logickém sledu – například místnost po místnosti nebo po směru hodinových ručiček v rozsáhlejších otevřených prostorech.

• Umisťujte skener tak, aby zachytil více povrchů najednou – stěny, rohy, podlahy i stropy – a to z různých úhlů.

• U vícepokojových nebo vícepodlažních prostor myslete na plynulé propojení zón – skenujte tak, aby se dveře, schodiště a chodby čistě napojovaly mezi jednotlivými částmi.

• Vyhněte se skenování přes sklo nebo vysoce lesklé povrchy, které mohou senzor zmást a způsobit zkreslení dat.

U zařízení, jako je Matterport Pro3, se skeny automaticky zarovnávají a zpracovávají v cloudu, což zjednodušuje celý proces. Přesto má konzistentní strategie snímání velký vliv na výslednou kvalitu i úplnost pokrytí.

💡 Pro tip: Jak převést LiDAR data do CAD a BIM formátů

Po dokončení skenování může být potřeba převést získaná data do projekčních a stavebních nástrojů. Většina LiDAR platforem – včetně Matterportu – umožňuje export mračna bodů v běžných formátech, jako jsou .E57 nebo .XYZ. Ty lze následně importovat do softwaru, například:

• Revit – pro BIM modelování a tvorbu projektové dokumentace,

• AutoCAD – pro as-built výkresy a plánování dispozic,

• SketchUp – pro rychlé návrhové iterace a plánování prostoru.

Tento postup je obzvlášť užitečný při rekonstrukcích, modernizacích nebo reorganizaci prostor, kde přesný digitální podklad šetří čas a minimalizuje nutnost přepracování. Samotný 3D model pak můžete využít i jako vizuální referenci během plánování nebo pro sdílení kontextu s investory a dalšími členy týmu.

3. Zpracování a vylepšení prostorových dat

Po dokončení skenování následuje krok, kdy je potřeba převést surová data mračna bodů na použitelný model. U Matterportu se většina tohoto procesu odehrává automaticky na pozadí. Platforma využívá Cortex AI, která:

• Zarovnává jednotlivé skeny pro prostorovou konzistenci,

• Odstraňuje vizuální artefakty a duplicitní data vzniklá překryvem skenů,

• Rozpoznává a klasifikuje architektonické prvky, jako jsou stěny, podlahy, okna a dveře.

Toto automatické zpracování šetří čas a výrazně omezuje nutnost ručního čištění dat, které je u tradičních LiDAR workflow běžné. Výsledkem je uhlazený, fotorealistický model s integrovanou měřicí přesností a vizuální čistotou, připravený k použití pro dokumentaci, plánování nebo export do CAD/BIM nástrojů.

Pokud je potřeba, lze přímo ze skenu vygenerovat i 2D půdorysy, 3D síťové modely (mesh) nebo custom BIM soubory– všechny postavené na přesně zarovnaných LiDAR datech.

💡 Pro tip: Jak spojit více skenů pro komplexní dokumentaci objektu

U velkých nemovitostí, vícepodlažních budov nebo projektů, které se skenují v různých časových etapách, může být potřeba sloučit více skenů do jednoho uceleného modelu. Jak na to, aby výsledek byl co nejlepší:

• Dbejte na konzistentní překryv – každý nový sken by měl obsahovat společné referenční body s předchozím (např. dveře, chodby nebo schodiště), aby bylo možné správně zarovnat data.

• Využívejte vestavěné nástroje pro zarovnání – platformy jako Matterport provádějí spojování skenů automaticky, ale při postprocessingu můžete zarovnání zkontrolovat a v případě potřeby upravit.

• Kontrolujte odchylky (drift) – u rozsáhlejších modelů se mohou drobné nepřesnosti postupně nasčítat. Skenujte pečlivě a průběžně ověřujte rozměry mezi místnostmi a patry, abyste si udrželi přesnost.

• Označujte a dokumentujte jednotlivá patra – u vícepodlažních budov jasně identifikujte úrovně a přechody, aby byla navigace a koordinace co nejjednodušší.

Pokud je tento proces proveden správně, získáte jeden navigovatelný digitální dvojče, které věrně odráží celý objekt – ideální pro plánování, spolupráci a dlouhodobou dokumentaci.

4. Vytvořte a sdílejte výstupy s účastníky projektu

Jakmile jsou vaše LiDAR data zpracována, je čas je prakticky využít. Podle potřeb může jediný sken posloužit k vytvoření široké škály výstupů:

• Interaktivní 3D prohlídky, které umožní účastníkům projektu virtuálně procházet prostor,

• 2D půdorysy pro rychlou orientaci nebo projektovou dokumentaci,

• Mračna bodů pro použití v CAD a BIM software,

• Přesná měření dostupná přímo v modelu.

Tyto výstupy poskytují všem – od projektantů přes dodavatele až po facility manažery – jednotný a spolehlivý pohled na prostor.

Matterport usnadňuje bezpečné sdílení těchto dat. Přes webový odkaz můžete poskytnout přístup k digitálnímu dvojčeti, takže vzdálení spolupracovníci mohou prozkoumávat model, provádět měření a přidávat poznámky či komentářepomocí nástrojů, jako jsou Mattertagy. To pomáhá udržet shodu v rozhodování, včas upozornit na problémy a snížit potřebu fyzických návštěv lokality.

Ať už projekt předáváte klientovi, revidujete dispoziční plány, nebo koordinujete opravy, tyto výstupy vám i ostatním poskytují společný základ pro práci – přesný, vizuální a kdykoli dostupný.

Často kladené dotazy k LiDAR mapování interiérů

Co dělá technologii LiDAR ideální pro mapování interiérů?

LiDAR zachycuje hustá a přesná 3D prostorová data rychle a bez závislosti na okolním světle, což ho činí ideálním pro snímání složitých interiérů s přesnou geometrií. Poskytuje přesnost potřebnou pro tvorbu půdorysů, měření a digitálních dvojčat – a to vše v rámci jediného pracovního postupu.

Může LiDAR mapování místností fungovat v prostředí se slabým osvětlením?

Ano – protože LiDAR vydává vlastní světlo, funguje stejně dobře v tmavých nebo špatně osvětlených místnostech jako v jasných prostorech. Díky tomu je spolehlivý při skenování sklepů, technických místností a jiných prostředí s omezenou viditelností.

Jak dlouho obvykle trvá nasnímat a zpracovat standardní místnost?

Skenování jedné místnosti pomocí zařízení, jako je Matterport Pro3, trvá obvykle jen několik minut a zpracování v cloudu bývá hotové do hodiny. Celý proces – od snímání po použitelný model – lze často zvládnout ještě tentýž den.
